白城三相电能质量分析仪接入方案
GB/T14549--93《电能质量-公用电网谐波》中规定:6～220kV各级公用电网电压(相电压)总谐波畸变率是0.38kV为5.0%，6～10kV为4.0%，35～66kV为3.0%，110kV为2.0%；用户注入电网的谐波电流允许值应各级电网谐波电压在限值范围内，所以国标规定各级电网谐波源产生的电压总谐波畸变率是:0.38kV为2.6% ， 6～10kV为2.2%，35~66kV为1.9%，110kV为1.5%。对220kV电网及其供电的电力用户参照本标准110kV执行。
电能质量分析仪可以跟踪许多电气参数，包括交流电压、交流电流功率和频率。电气数据参数包括需求和峰值需求。电力需求是监控系统使用的实际功率。峰值功率需求是可以使用的最大功率量。通常，功率参数以瓦特(W)、伏安(VA)和伏安无功功率(VAR)来测量。瓦特是电能的单位，表示电气设备产生或消耗能量的比率。伏安等于电路中流动的电流乘以电路的电压。伏安电抗器识别伏安的无功分量。
白城三相电能质量分析仪接入方案

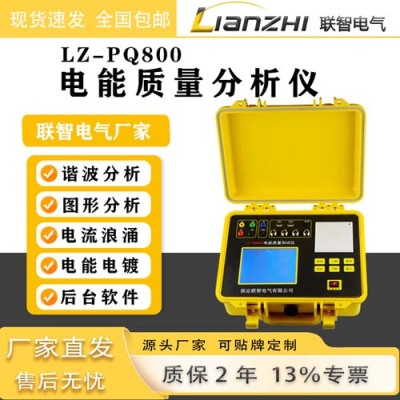

电能质量分析仪是一种高精度的测试仪器，专门用于检测电网中发生的波形畸变、谐波含量、三相不平衡等电能质量问题。它具备的功能和的测量能力，能够对电压、电流、相角、功率因数、有功功率、频率等多种电参量，进行准确的测量。同时，它还具备电参量测试和矢量分析的功能，有效帮助用户分析电能质量问题，了解电能的工作状态和质量状况。电能质量分析仪的应用范围广泛，可以应用于各类电力系统和电力设备的监测和测试工作。例如，在电力系统中，它能够监测电能的质量状态，以及发现和排除电网中存在的问题，保障电能的正常供应和使用。在实验室或研发领域，它可以提供详细且准确的电参量测试数据，为研究人员提供重要的参考依据。
白城三相电能质量分析仪接入方案
电磁式电压互感器。试验已经表明，对大约11KV电压运行的互感器，能达到1KHZ和可能2KHZ或3KHZ的线性响应，且响应的**性质取决于与互感器一起使用的负载。对更高电压等级的互感器，由于内部的电容和电感值随缘要求和结构而变化，它在低频率下易发生谐振。特定单元的**响应将式其结构的函数。电容式电压互感器。电容式电压互感器把一个电容分压器与一个电磁式电压互感器组合在一起，这个组合能使电磁单元的缘要求降低，可以节省相应的费用。由电容分压器提供的附加电容将影响电容式电压互感器的频率响应。国标中已明确规定，在没有采取措施的情况下，电容式电压互感器不能用于谐波测量。根据谐波测量的要求和电网实际情况，电压和电流互感器的相对误差（相对于被测量）应不超过5％，由于TV、TA的误差主要取决于变化的频率特性，因此在测量的频率范围内，变比的变化不应超过5％，当需要测量谐波功率方向时，TV、TA的谐波相角误差不应超过5°。
