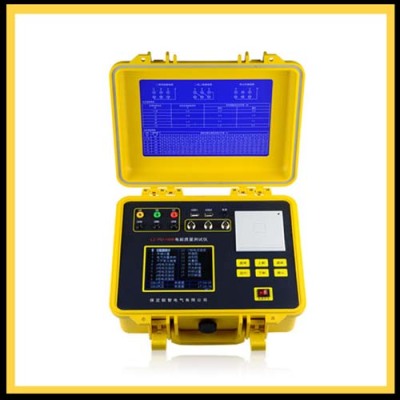

河南便携电能质量分析仪接入方案
测量数据的选择谐波测量的数据应去测量时段内各相实测值的95％概率中*大的一相作为判断谐波是否超过允许值的依据。但对负荷变化慢的谐波源，可选择5各接近的实测值，取其算术平均值。为实用方便，实测值的95％概率值也可近似选取，即将实测值按由大到小次序排列，舍弃前面5％的大值，取剩余实测值中的*大值测量仪器的性能频率响应:0～2500HZ。误差要求:分A级仪器和B级仪器两种。准确度较高的A级仪器用于谐波源的鉴定性测量，B级供一般监测用。对于A级仪器，应能用于谐波相角测量，则要求其误差不大于±5或±1°H；对于B级仪器相角未作规定。
电能质量分析仪的作用
LinkedIn从普遍意义讲，电能质量是指优质供电。但是，由于人们看问题的角度不同，迄今为止，对电能质量的技术含义仍存在着不同的认识，还不能给出一个准确、统一的定义。
河南便携电能质量分析仪接入方案
电能质量控制装置对电能质量改善效果的测试和评估电能质量控制装置接入系统前的评估根据供电系统、负载及电能质量控制的有关数据，仿真并计算电能质量控制装置接入系统前后的各项电能质量，判断系统能否**运行。该项工作通常是在设备招标阶段要做的。电能质量控制装置接入系统后的测试和评估通过电能质量控制装置接入系统前后的实测数据的分析来评价电能质量控制装置对电能质量改善的效果。该项工作通常是在设备验收阶段要做的。
河南便携电能质量分析仪接入方案
测量时段的选择谐波电压或电流的测量应选择在电网正常供电时可能出现的*小运行方式及在谐波源工作周期中产生的谐波量大的时段内进行，如电弧炉的溶化期、电气化机车的启动运行期等。当测量点附近安装有电容器组时，应在电容器组的各种运行方式下进行测量。测量次数的选择测量的谐波次数一般为第2次～9次，根据谐波源的特点或测试分析结果，可适当变动谐波次数测量的范围。测量对象的选择对于负荷变化快的谐波源，如炼钢电弧炉、晶闸管变流设备供电的轧机、电气化机车等，测量的间隔时间不大于2MIN，测量次数应满足次数统计的要求，一般不少于30次；对于负荷变化慢的谐波源，如化工整流设备、直流输电换流站等，对测量的时间间隔和持续时间不作规定。
