测量仪器的要求测量要求:如测量的波形次数2～25次，应能满足3S平均的规定，并满足数理统计的要求。仪器对电源的适应性:仪器应具有一定的抗电磁干扰能力；电源电压在±15％范围内波动，且电源电压谐波总畸变率在8％以内时，同时，频率波动在49～51HZ内，测试仪器应能正常工作；因为在一些情况下，谐波源产生的谐波较严重，致使电源畸变较大，这种情况下，仪器应能正常工作。测试谐波传感器与信号传输的影响有哪些？在谐波测试中，一个重要的问题就是电压、电流互感器的电压、电流信号，它们的特性直接影响测量结果的准确度。目前所使用的电力谐波分析仪，其电压输入范围0～380V，电流输入范围0～10A。大都不能直接测量高压电信号，使用电压电流传感器，变为适合仪器测量的信号，具体来讲，电压互感器的二次电压100V，电流互感器的二次电流5A（500KV系统的TA二次电流为1A），可直接输入到分析仪的输入端，解决了电信号的电气隔离问题。但是TV、TA能否不失真地将原边的电压电流信号传到二次侧，是我们关心的问题，否则测量结果将失去真实性。对于谐波测量，先要求的是互感器应有的确定的频率响应。只要互感器具有理想恒定的变比和相位偏移，就可以得到稳定的和可确定的响应。在后一种情况下，需要校正以知道互感器特性。常规的电流和电压互感器在基波频率下的特性很好确定，但对在高频下的特性没有充分研究。根据电力系统谐波含量的测量要求，对于测量过程来说，互感器变换含有谐波分量的电压和电流信号的特性是很重要的。1电流互感器电流互感器*普通的类型是用铁心的环形绕组互感器，这些互感器原方通常只有单匝（母线），可以在铁心中引入气隙以减少磁和直流电流影响。根据其结构，这种互感器的原副方泄漏电感和原副方绕组的电阻很小。在正常运行条件下，互感器原副方电流将很小，远不能使铁心饱和，运行将处于磁化特性的额定线性部分。电流互感器的频率响应实际上由互感器中存在的电容及其互感器电感的关系来确定。这个电容可以使匝间的，绕组间的或者杂散电容。这些各种各样电容的效应在等值电路中可以用与励磁支路并联的一个合适的电容来模拟。试验表明，虽然这个电容对高频响应有显著的影响，但是对50次谐波频率以下的影响使可以忽略不计的，因为这些频率下的阻抗比励磁支路的阻抗大很多。因此，在可能的条件下，建议测量电流互感器的副方电路，并且用精密的钳式电流互感器监测副方电流。
电能质量分析仪和功率计可以检测出神秘的干扰:那些对工艺或敏感设备的运行不满意，似乎与任何可识别的电源都不一致。人们会想到接地环路、高速瞬变、闪电和共模电气噪声等。这些事件中的许多在短时间内消失，因此很难识别它们，除非使用使用高速波形或事件捕获的功率干扰分析仪。
三沙电能质量分析仪研发企业

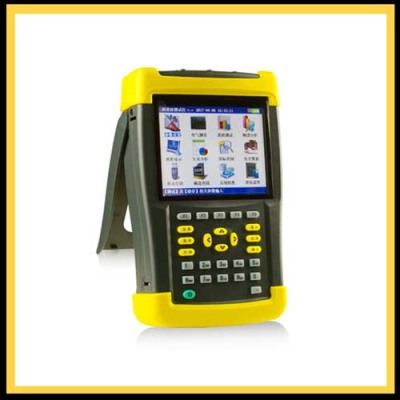

为了解决以上的问题，首先要能对以上现象进行准确的测量与分析，基于这样的需求我公司适时开发研制出SGD-B电能质量分析仪。这是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试仪器。该仪器配备高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便。采用大屏幕彩液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了的依据。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。
三沙电能质量分析仪研发企业
Q_GDW 11938-2018 《电能质量谐波限值与评价》GB/T 15543-2008 《电能质量三相电压不平衡》GB/T 12326-2008 《电能质量 电压波动和闪变》GB/T 12325-2008 《电能质量 供电电压偏差》GB/T 15945-2008 《电能质量 电力系统频率偏差》电能质量检测的目的实时测量与数据采集，掌握电力系统基本运行工况。通过识别分析，进行事故诊断，从而制定具体措施。
