Fourier变换Fourier变换是电能质量分析领域中的基本方法，在实时系统中，通常采用短时Fourier变换方法(STFT)和Fourier变换方法(FFT)。Fourier变换的优点是算法简单。但其缺点也很多:（1）虽然能够将信号的时域特征和频域特征联系起来观察，但不能将二者有机地结合起来。（2）只能适应于确定性的平稳信号(如谐波)，对时变非平稳信号充分描述。（3）STFT的离散形式没有正交展开，实现算法；只适合于分析特征尺度大致相同的过程，不适合分析多尺度过程和突变过程。（4）FFT变换的时间信息利用不充分，信号冲突都会导致整个频带的频谱散布；在不满足前提条件时，会产生“旁瓣”和“频谱泄露”现象。
电能质量分析仪可以跟踪许多电气参数，包括交流电压、交流电流功率和频率。电气数据参数包括需求和峰值需求。电力需求是监控系统使用的实际功率。峰值功率需求是可以使用的最大功率量。通常，功率参数以瓦特(W)、伏安(VA)和伏安无功功率(VAR)来测量。瓦特是电能的单位，表示电气设备产生或消耗能量的比率。伏安等于电路中流动的电流乘以电路的电压。伏安电抗器识别伏安的无功分量。
孝感便携电能质量分析仪接入方案

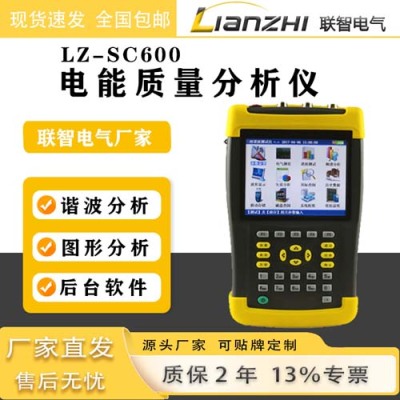

电能质量分析仪的功能电能质量分析仪主要用于检测和分析电能质量，其主要功能包括:谐波分析:能够实时监测电压和电流中的谐波分量，分析谐波的频率、幅值和相位等参数，以便找出谐波产生的原因。总谐波失真(THD)分析:通过计算电压和电流的总谐波含量，评估电力系统的谐波污染程度。电压闪变分析:检测电压波形中的闪变现象，评估电压波动对电力设备的影响。电压不平衡分析:监测变压器输出端的电压不平衡情况，找出原因并采取相应的措施。
孝感便携电能质量分析仪接入方案
电能质量的分析和计算涉及到对各种干扰源和电力系统的数学描述，需要相应的检测仪器、分析软件和工程方法对各种电能质量问题进行系统的分析和计算，才能对电能质量存在的问题作出准确的判断，为解决和改善电能质量问题提供有效的依据。由于电能质量干扰源的性质各异，干扰的频谱从零赫兹到吉赫兹，电网在不同干扰形态作用下呈现不同的性能，分析计算的准确性不仅取决于数学模型和计算方法，还有赖于系统电网基础资料的可信程度。因此，单靠依赖建立数学模型的方法是很难对电能质量的各种问题准确分析和计算的。近年来，应用数字技术分析电能质量的各种方法已得到运用，包括:分析谐波在电网中的分布；分析各种扰动源引起的波形畸变及在网络中的传播；分析各种电能质量控制装置在解决相关问题方面的作用；多个控制装置的协调以及与其他控制器的综合控制等问题。
