Fourier变换Fourier变换是电能质量分析领域中的基本方法，在实时系统中，通常采用短时Fourier变换方法(STFT)和Fourier变换方法(FFT)。Fourier变换的优点是算法简单。但其缺点也很多:（1）虽然能够将信号的时域特征和频域特征联系起来观察，但不能将二者有机地结合起来。（2）只能适应于确定性的平稳信号(如谐波)，对时变非平稳信号充分描述。（3）STFT的离散形式没有正交展开，实现算法；只适合于分析特征尺度大致相同的过程，不适合分析多尺度过程和突变过程。（4）FFT变换的时间信息利用不充分，信号冲突都会导致整个频带的频谱散布；在不满足前提条件时，会产生“旁瓣”和“频谱泄露”现象。
长期以来，电能质量的概念和电力供应可靠性几乎是等同的。如何描述供电与用电双方的相互作用和影响，并且给出相应的技术定义仍是人们不断探索的问题。不管对电能质量给出什么样的定义，电能质量的内涵应该包括如下几个方面的内容，已经取得了普遍的共识解决电能质量测试设备。
合江手持式电能质量分析仪研发企业

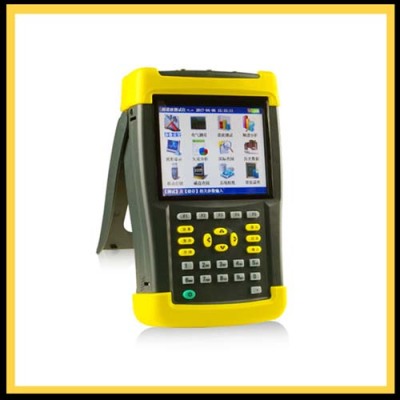

为了解决以上的问题，首先要能对以上现象进行准确的测量与分析，基于这样的需求我公司适时开发研制出SGD-B电能质量分析仪。这是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试仪器。该仪器配备高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便。采用大屏幕彩液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了的依据。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。
合江手持式电能质量分析仪研发企业
电网信号经过电压/电流互感器、信号调理电路转变为符合ADC输入要求的小幅值电压信号；模数转换模块用于将小幅值电压信号转变为数字信号，并将其传送至数据处理模块；数据处理模块以DSP作为运算核心，对ADC的采样信号进行数据处理，从而计算得到电压偏差、频率偏差、谐波、三相不平衡度、电压闪变等电能质量参数；数据管理模块用于对数据处理模块计算得到的各项电能质量参数进行数据管理，完成显示、存储以及通信等人机交互功能。
