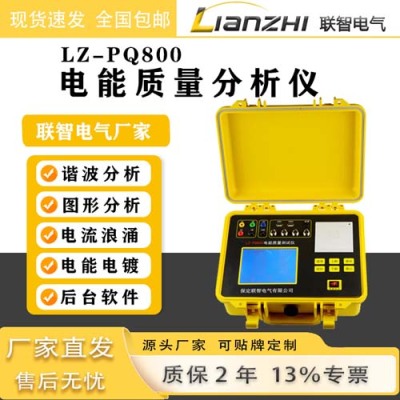

周口智能电能质量分析仪研发企业
测量仪器的要求测量要求:如测量的波形次数2～25次，应能满足3S平均的规定，并满足数理统计的要求。仪器对电源的适应性:仪器应具有一定的抗电磁干扰能力；电源电压在±15％范围内波动，且电源电压谐波总畸变率在8％以内时，同时，频率波动在49～51HZ内，测试仪器应能正常工作；因为在一些情况下，谐波源产生的谐波较严重，致使电源畸变较大，这种情况下，仪器应能正常工作。测试谐波传感器与信号传输的影响有哪些？在谐波测试中，一个重要的问题就是电压、电流互感器的电压、电流信号，它们的特性直接影响测量结果的准确度。目前所使用的电力谐波分析仪，其电压输入范围0～380V，电流输入范围0～10A。大都不能直接测量高压电信号，使用电压电流传感器，变为适合仪器测量的信号，具体来讲，电压互感器的二次电压100V，电流互感器的二次电流5A（500KV系统的TA二次电流为1A），可直接输入到分析仪的输入端，解决了电信号的电气隔离问题。但是TV、TA能否不失真地将原边的电压电流信号传到二次侧，是我们关心的问题，否则测量结果将失去真实性。对于谐波测量，先要求的是互感器应有的确定的频率响应。只要互感器具有理想恒定的变比和相位偏移，就可以得到稳定的和可确定的响应。在后一种情况下，需要校正以知道互感器特性。常规的电流和电压互感器在基波频率下的特性很好确定，但对在高频下的特性没有充分研究。根据电力系统谐波含量的测量要求，对于测量过程来说，互感器变换含有谐波分量的电压和电流信号的特性是很重要的。1电流互感器电流互感器*普通的类型是用铁心的环形绕组互感器，这些互感器原方通常只有单匝（母线），可以在铁心中引入气隙以减少磁和直流电流影响。根据其结构，这种互感器的原副方泄漏电感和原副方绕组的电阻很小。在正常运行条件下，互感器原副方电流将很小，远不能使铁心饱和，运行将处于磁化特性的额定线性部分。电流互感器的频率响应实际上由互感器中存在的电容及其互感器电感的关系来确定。这个电容可以使匝间的，绕组间的或者杂散电容。这些各种各样电容的效应在等值电路中可以用与励磁支路并联的一个合适的电容来模拟。试验表明，虽然这个电容对高频响应有显著的影响，但是对50次谐波频率以下的影响使可以忽略不计的，因为这些频率下的阻抗比励磁支路的阻抗大很多。因此，在可能的条件下，建议测量电流互感器的副方电路，并且用精密的钳式电流互感器监测副方电流。
电能质量分析仪的作用
LinkedIn从普遍意义讲，电能质量是指优质供电。但是，由于人们看问题的角度不同，迄今为止，对电能质量的技术含义仍存在着不同的认识，还不能给出一个准确、统一的定义。
周口智能电能质量分析仪研发企业
Fourier变换Fourier变换是电能质量分析领域中的基本方法，在实时系统中，通常采用短时Fourier变换方法(STFT)和Fourier变换方法(FFT)。Fourier变换的优点是算法简单。但其缺点也很多:（1）虽然能够将信号的时域特征和频域特征联系起来观察，但不能将二者有机地结合起来。（2）只能适应于确定性的平稳信号(如谐波)，对时变非平稳信号充分描述。（3）STFT的离散形式没有正交展开，实现算法；只适合于分析特征尺度大致相同的过程，不适合分析多尺度过程和突变过程。（4）FFT变换的时间信息利用不充分，信号冲突都会导致整个频带的频谱散布；在不满足前提条件时，会产生“旁瓣”和“频谱泄露”现象。
周口智能电能质量分析仪研发企业
电力监控仪表与用户端智能配电系统用户端是电力系统的“配、用”环节，是智能电网的用电末端，主要有工矿企业、建筑楼宇、基础设施等用户。电网80%以上的电能是用户端消耗的。建立用户端智能配电系统，可以在电力变压器到用电设备之间，使电能传输、分配、控制、保护及管理实现网络化、智能化。使用电更加、、、。智能电力仪表作为配电系统中开关电器的二次元件，起着对电参量的测量与监视，电能的计量与管理，电气故障的诊断和记录，设备运行的控制和保护等功能。
