电网信号经过电压/电流互感器、信号调理电路转变为符合ADC输入要求的小幅值电压信号；模数转换模块用于将小幅值电压信号转变为数字信号，并将其传送至数据处理模块；数据处理模块以DSP作为运算核心，对ADC的采样信号进行数据处理，从而计算得到电压偏差、频率偏差、谐波、三相不平衡度、电压闪变等电能质量参数；数据管理模块用于对数据处理模块计算得到的各项电能质量参数进行数据管理，完成显示、存储以及通信等人机交互功能。

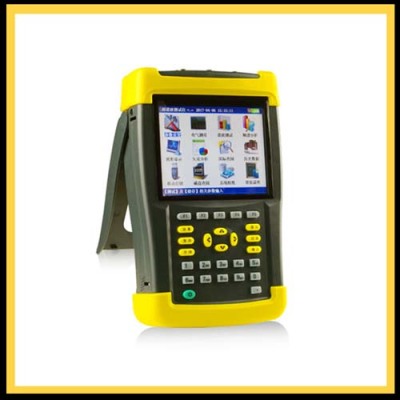

电能质量分析仪(也称为三相电能质量分析仪)用于测量电力信号，以确定负载在该电力下正常运行的能力。没有正确的电源，电气设备可能会过早地出现故障或失灵。有许多不同的因素会导致电能质量下降。
池州三相电能质量分析仪厂家电话
ADC量化误差:ADC量化误差指输入信号进行模数转换时，用有限的数字信号来表示无限精度的模拟信号所造成的误差。电能质量分析仪常采用12位或16位的ADC，且ADC位数越大，其转换精度越高，量化误差越小。其他误差:包括环境温度、相对湿度等因素导致硬件电路产生的误差，电子器件以及线路老化等因素致使测量结果产生的误差。电能质量分析仪自动校准主要涉及三方面技术:虚拟仪器技术、总线技术以及可编程仪器标准命令。
池州三相电能质量分析仪厂家电话
电磁式电压互感器。试验已经表明，对大约11KV电压运行的互感器，能达到1KHZ和可能2KHZ或3KHZ的线性响应，且响应的**性质取决于与互感器一起使用的负载。对更高电压等级的互感器，由于内部的电容和电感值随缘要求和结构而变化，它在低频率下易发生谐振。特定单元的**响应将式其结构的函数。电容式电压互感器。电容式电压互感器把一个电容分压器与一个电磁式电压互感器组合在一起，这个组合能使电磁单元的缘要求降低，可以节省相应的费用。由电容分压器提供的附加电容将影响电容式电压互感器的频率响应。国标中已明确规定，在没有采取措施的情况下，电容式电压互感器不能用于谐波测量。根据谐波测量的要求和电网实际情况，电压和电流互感器的相对误差（相对于被测量）应不超过5％，由于TV、TA的误差主要取决于变化的频率特性，因此在测量的频率范围内，变比的变化不应超过5％，当需要测量谐波功率方向时，TV、TA的谐波相角误差不应超过5°。
