漯河智能电能质量分析仪接入方案
在工业和生活用电负载中，非线性负载占很大比例，这是电力系统谐波问题的主要来源。电弧炉（包括交流电弧炉和直流电弧炉）是主要的非线性负载，它的谐波主要是由起弧的时延和电弧的严重非线性引起的。居民生活负荷中，荧光灯的伏安特性是严重非线性的，也会引起严重的谐波电流，其中3次谐波的含量高。大功率整流或变频装置也会产生严重的谐波电流，对电网造成严重污染，同时也使功率因数降低。电力系统运行的内外故障也会造成电能质量问题，如各种短路故障、自然现象灾害、人为误操作、电网故障时发电机及励磁系统的工作状态的改变、故障保护装置中的电力电子设备的启动等都将造成各种电能质量问题。
电能质量分析仪还可以检测设施内外的重复性周期性干扰。这些问题本质上是重复性和周期性的，肯定与电源和线与线有关。示例包括电压骤降和浪涌、断路器操作导致的瞬时中断以及电源中断。

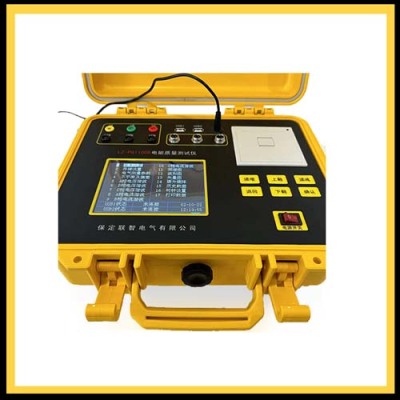

漯河智能电能质量分析仪接入方案
电网信号经过电压/电流互感器、信号调理电路转变为符合ADC输入要求的小幅值电压信号；模数转换模块用于将小幅值电压信号转变为数字信号，并将其传送至数据处理模块；数据处理模块以DSP作为运算核心，对ADC的采样信号进行数据处理，从而计算得到电压偏差、频率偏差、谐波、三相不平衡度、电压闪变等电能质量参数；数据管理模块用于对数据处理模块计算得到的各项电能质量参数进行数据管理，完成显示、存储以及通信等人机交互功能。

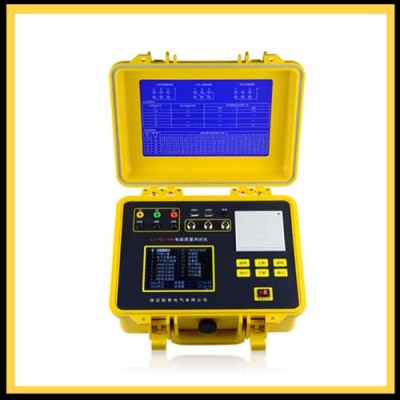

漯河智能电能质量分析仪接入方案
测量变换电路引入误差:电能质量分析仪工作时，电网中电压、电流信号需分别经过电压互感器(Potential Transformer，PT)、电流互感器(Current Transformer，CT)送入电能质量分析仪，因此PT、CT的比例误差和相角误差直接影响到测量结果的准确度。当电能质量分析仪工作在谐波条件下，PT、CT相角误差发生改变，对各次谐波电压、电流的转换比例不一致，输入ADC的被测信号发生变形，测量误差增大。
